详细信息

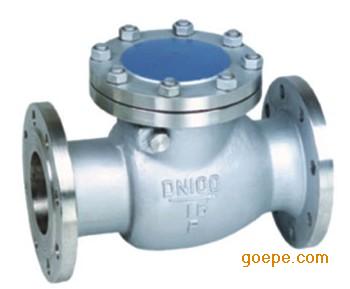

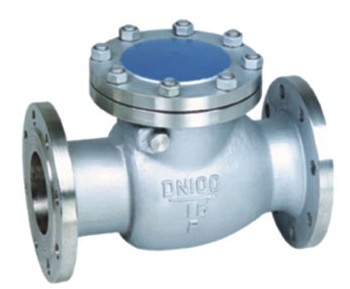

止回阀(cheek valve)：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
技术规范:
1 适用介质：水、油品、蒸汽。
2 适合温度：≤425℃。
3 阀门试验压力及阀门在各级温度下的*大工作压力。公称压力
PN
（MPa）强度实验压力
1.5P
（MPa）密封实验压力
介质工作温度（℃）
水
1.1P
（MPa）气
（MPa）至200
250
300
350
400
425
450
*大允许工作压力（MPa）
1.6
2.40
1.76
0.6
1.6
1.5
1.3
1.2
1.0
0.9
0.7
2.5
3.75
2.75
2.5
2.3
2.0
1.8
1.6
1.4
1.1
4.0
6.00
4.40
4.0
3.9
3.3
3.0
2.8
2.3
1.8
6.4
9.60
7.04
6.4
5.9
5.2
4.7
4.1
3.7
2.9
10.0
15.00
11.00
10.0
9.2
8.2
7.3
6.4
5.8
4.5
16.0
24.00
17.00
16.0
14.7
13.1
11.7
10.2
9.3
7.2
使用说明：
- 1 本阀门是工业管道上必不可少的装置，安装时仔细核对阀门标志及铭牌是否符合作用要求。
- 2 安装前必将阀门清洗干净，并清除运输过程中所造成的缺陷。
- 3 安装后的阀门应经常保持清洁，阀杆螺纹部分须定期加油。
- 4 本阀门应存放在干燥通风的室内，长期存放，应经常检查，防止锈蚀。
注意：使用中，螺杆压盖会出现湿漏，应将压盖螺丝拧紧。
主要零件材料零件名称
材 料
阀体、阀盖
碳素铸钢
不锈钢
阀瓣
碳素铸钢＋硬制合金碳
不锈钢＋硬制合金
摇杆
素铸
不锈钢
公称压力PN1.6MPa产品系列
-
